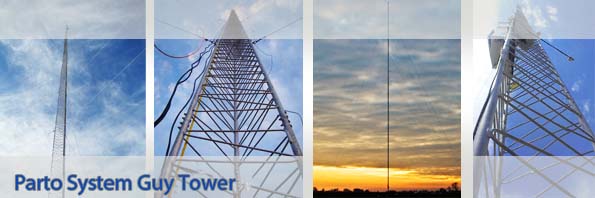

دکل بادسنجی



در يك پروژه سنجش پتانسيل باد لازم است كه سنسورهاي مورد نياز براي اندازه گيري كميتهاي مختلف هواشناسي در چند ارتفاع مختلف از سطح زمين نصب شوند.براي اين منظور نياز به يك سازه فلزي با قابليت نصب سريع و اطمینان از ایستایی و تحمل در بادهای با سرعت بالا مي باشد.

دکلهای در نظر گرفته شده برای ایستگاه های ثبت آمار باد در 3 ارتفاع 40 ، 60 و80 متر در نوعG45  و 2 ارتفاع 80 و 100 متری در مدلهای G65-80 و G65-100 پیشنهاد می شوند.



مشخصات دكل مهاري G45


1-    نوع دكل : دكل مهاري با قاعده مثلث متساوي الاضلاع  به طول هر ضلع مثلث 45 سانتيمتر

2-    ارتفاع : 81 متر واقعی بعد از نصب متشكل از 27 قسمت 3 متري + تاج دكل

3- جنس دكل : لوله با ضخامت بیرونی 32 میلیمتر  و قطر 2.8 میلیمتر كه با ميلگرد 10 به عنوان اتصال نگهدارنده Z شكل(خرپا) با جوشCo2  به هم بسته شده است.

4-    پوشش : گالوانیزه 80 تا 110 میکرون با قابلیت رنگ اپوکسی

5-    ملحقات مورد نیاز دکل G45 برای نصب:

§        كابل مهار:  کابل فولادي شماره 6

§        صفحه ذوزنقه ( تعادل ) : اتصال كابل هاي مهار به ميله مهار توسط صفحه ذوذنقه انجام مي شود.

§        مهاركش : 2 طرف حلقه شماره 16 براي تنظيم كشش كابل مهار هر كابل توسط يك مهاركش به صفحه تعادل بسته مي شود .





مستندات



مشخصات دكل مهاري G65 – 80



1-     نوع دكل : دكل مهاري با قاعده مثلث متساوي الاضلاع به طول هر ضلع مثلث 65 سانتيمتر

2- ارتفاع : 81 متر واقعی بعد از نصب متشكل از 27 قسمت 3 متري + تاج دكل

3- جنس دكل : لوله با ضخامت بیرونی 41 میلیمتر و قطر3.1 میلیمتر كه با ميلگرد 10 به عنوان اتصال نگهدارنده Z شكل (خرپا) با جوشCo2  به هم بسته شده است.

4-     پوشش : گالوانیزه 80 تا 110 میکرون با قابلیت رنگ اپوکسی

5-     ملحقات مورد نیاز دکل G65-80 برای نصب :

§           كابل مهار:  کابل فولادي شماره 6 یا 8

§           مهاركش : یکسر حلقه فولادی شماره 16 یا 18 براي تنظيم كشش كابل مهار هر كابل توسط يك مهاركش به فونداسیون  بسته مي شود.



مستندات



مشخصات دكل مهاري G65 -100




1-    نوع دكل : دكل مهاري با قاعده مثلث متساوي الاضلاع به طول هر ضلع مثلث 65 سانتيمتر

2-    ارتفاع : 100متر واقعی بعد از نصب متشكل از 33 قسمت 3 متري + تاج دكل

3-    جنس دكل : لوله با ضخامت بیرونی 41 میلیمتر و قطر 3.1 میلیمتر كه با ميلگرد 10 به عنوان اتصال نگهدارنده Z شكل (خرپا) با جوشCo2  به هم بسته شده است.

4-    پوشش : گالوانیزه 80  تا 110 میکرون با قابلیت رنگ اپوکسی

5-    ملحقات مورد نیاز دکل G65 -100 برای نصب :

§          كابل مهار:  کابل فولادي شماره 8

§          مهاركش : یکسر حلقه فولادی شماره 18 براي تنظيم كشش كابل مهار هر كابل توسط يك مهاركش به فونداسیون  بسته مي شود .



مستندات



دکل

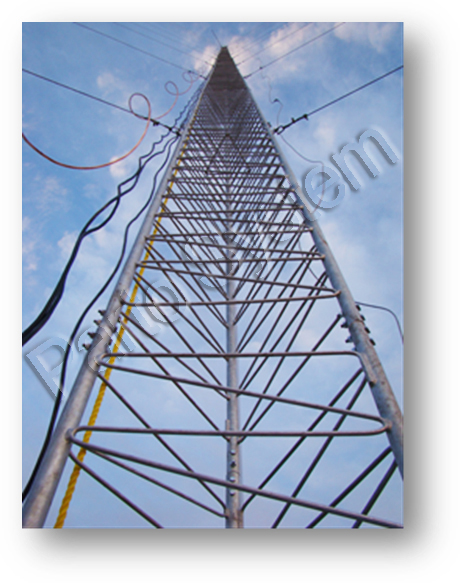

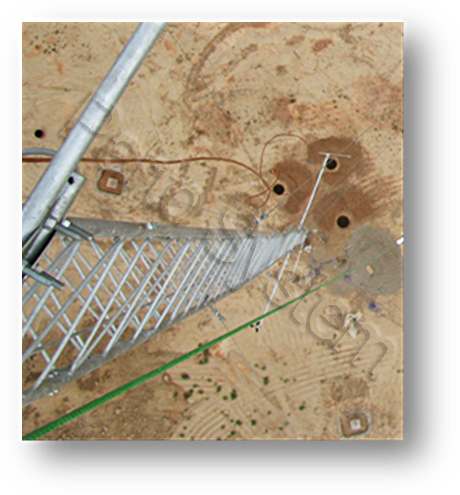

شرکت پرتو سیستم در سالهاست با هدف تامین دکل های مورد نیاز ایستگاه های بادسنجی در دست اجرا اقدام به تولید دکل های مهاری نمود. این شرکت با توجه و رعایت استاندارد Rohin  و با استفاده از مواد اولیه مناسب  و کنترل کیفی مناسب بوسیله کادر متخصص و مجرب تکنولوژی ساخت این نوع دکل ها را ارتقاء داده است و هم اکنون دکل هایی تا ارتفاع 120 متر ارائه می نماید. دکل های مهاری ساخته شده از سکشن های 3 متری که روی هم قرار می گیرد تشکیل شده است. مواد تشکیل دهنده هر سکشن شامل بدنه ای لوله ای به همراه اتصالات میلگردی می باشد و به هدف استمرار طول عمر مفید دکل و محافظت از آسیب های احتمالی در طول جابجایی و عملیات نصب از گالوانیزه گرم استفاده می گردد.

گردآورندگان نقشه های اجرایی این شرکت شامل مهندسین با تجربه ای هستند که با توجه به نیازمندی های  اجرای هر پروژه با استفاده از محاسبات بسیار دقیق و با استفاده از امکانات سخت افزاری و نرم افزاری و با توجه به شرایط آب و هوایی و اقلیم منطقه اجرای پروژه اقدام به طراحی دکل مورد نیاز آن منطقه می نمایند. همچنین اجرای سیستم ارتینگ به روش چاه ارت و یا شبکه زمین و سیستم های حفاظتی در برابر صاعقه یا طوفان های احتمالی از دیگر خدمات این شرکت می باشد.
